感應門紅外運動傳感器濾光片分析
在現代生活中，自動感應門憑借其便捷性已成為商場、辦公樓等場所的標配。當您走近時門悄然開啟，其背后的核心“感知器官”之一便是被動紅外（PIR）運動傳感器。然而，傳感器的工作環境充斥著各種光干擾，此時，一片看似不起眼的紅外濾光片便成為保障系統精準可靠的關鍵屏障，下面我們將深入剖析其在感應門應用，共同探索其中的核心作用。

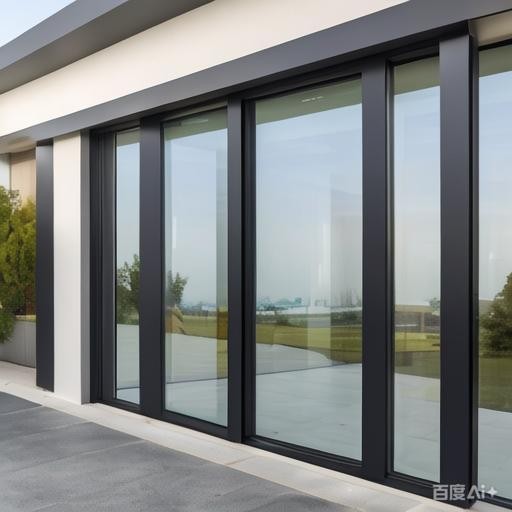

（圖源AI）
一、挑戰：環境光噪聲的干擾
在自動感應門內部，PIR傳感器可以探測人體等溫血?jiǎng)游锷l(fā)的特定波長（主要在8-14微米）紅外輻射，但環境中存在大量干擾源，陽光直射/散射的輻射光譜覆蓋了傳感器敏感波段，構成最大干擾源。其次就是白熾燈/鹵素?zé)?，熱光源釋放大量近紅外至中紅外輻射，不僅如此，其他熱源干擾還包括暖氣、移動的發熱設備等均會產生誤觸發信號。

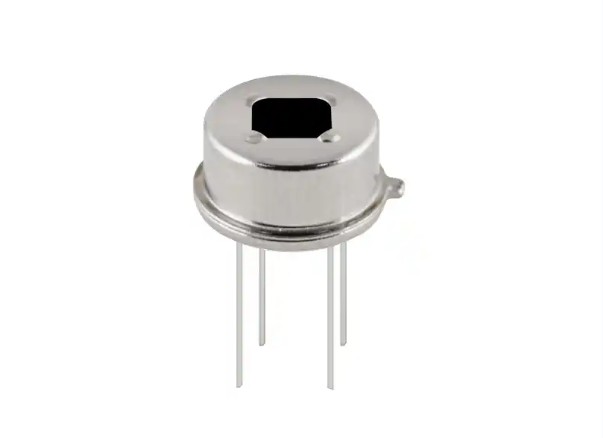

（PIR傳感器-圖源網絡，侵刪）
若傳感器直接暴露于這些干擾下，將導致頻繁誤報，使得門在無人接近時無故開啟；同時還可能導致探測靈敏度下降，強背景噪聲淹沒真實人體信號；系統可靠性崩潰，用戶體驗變差，能耗增加，設備壽命縮短等。
二、濾光片應用的誕生---精準光譜“安全門衛”
紅外濾光片的存在，通過特定的材料及鍍膜加工后，可以實現允許人體輻射特征波長（8-14μm）高效通過的“光譜窗口”，使得通過的紅外光被進行有效篩選，同時屏蔽強烈阻擋此范圍外的可見光及無關紅外輻射（特別是<5μm的近紅外干擾），利用多層光學薄膜的干涉效應或特定材料（如硅、鍺、特殊聚合物）的本征吸收特性實現精準光譜過濾。

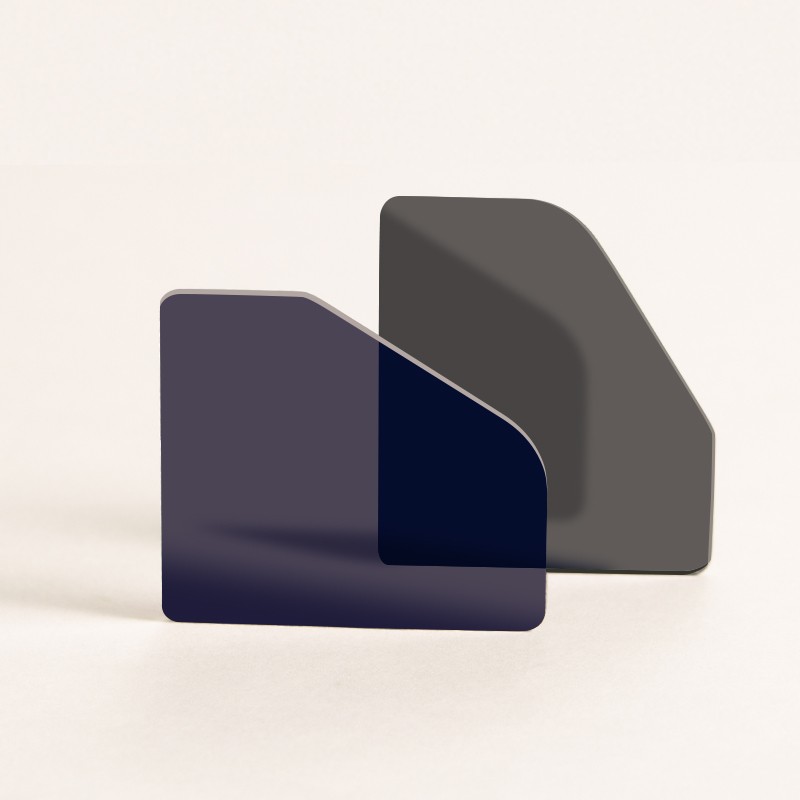

(遠紅外濾光片)
常見紅外濾光片材料特性對比
| 材料 | 主要透射波段(μm) | 優點 | 缺點 | 典型應用場景 |
| 硅(Si) | 1.2-7.0(主) | 成本低，硬度高，易加工 | 對>7μm光吸收強 | 中低端，短波需求 |
| 鍺(Ge) | 2.0-16+ | 寬波段透過，穩定性極佳 | 成本高，易脆，需增透膜 | 高性能要求，長波應用 |
| 硫系玻璃 | 定制(如3-5,8-12) | 可設計性強，可大尺寸成型 | 部分材料有毒性，成本較高 | 特殊波段，復雜形狀需求 |
| 帶通薄膜 | 高度定制(如8-14) | 截止陡峭，透過率高 | 依賴基底，成本工藝要求高 | 高端精準PIR傳感器 |
三、核心性能要求與設計考量
應用于感應門PIR傳感器的濾光片需滿足嚴苛要求：
1.高透射率（峰值>85%）：在8-14μm波段最大化人體信號強度。
2.陡峭截止邊緣與深度阻擋：在可見光及<7μm波段具備高截止深度（OD>4以上），確保強光干擾被徹底隔離。
3.優異的環境穩定性：耐溫濕變化、抗紫外老化、防刮耐磨，保障長期戶外可靠性。
4.精確的入射角特性：在傳感器實際接收角度范圍內保持光譜性能穩定。
5.緊湊性與成本：適應傳感器小型化趨勢并滿足量產成本控制。
四、濾光片對系統性能的倍增效應
顯著抑制誤報率：有效濾除陽光、燈光干擾，極大提升觸發準確性。
提升探測靈敏度與距離：降低背景噪聲，使微弱人體信號更易被識別，擴大有效探測范圍。
增強環境適應性：使傳感器在復雜光照（如晨昏、強燈光環境）下依然穩定工作。
優化系統能耗與壽命：減少因誤觸發導致的電機無效運行，節省能源并延長設備壽命。
五、未來趨勢
紅外濾光技術持續演進，前沿方向包括：
超材料/超表面濾光片：實現更薄、更高效、光譜可靈活設計的下一代濾光方案。
智能化光譜管理：探索結合傳感器信號反饋的動態可調濾光技術。
多功能集成濾光片：與菲涅爾透鏡、傳感器窗口等元件集成設計，提升整體光學效率與可靠性。
感應門紅外運動傳感器前的這片小小濾光片，是保障整個系統精準、可靠、高效運行的幕后功臣。它如同一位訓練有素的“光之守衛者”，在復雜的光學環境中精準識別目標信號，屏蔽無用噪聲。隨著材料科學與光學設計的進步，更高效、更智能的濾光片將持續提升感應門的性能邊界，讓“無感通行”體驗更臻完美。每一次自動門的順暢開啟，都離不開這片精密光學元件的默默守護。
>注：實際應用中，濾光片通常與菲涅爾透鏡（用于聚焦紅外輻射并分割探測區域）配合使用，共同構成PIR傳感器的核心光學前端。具體濾光片參數（中心波長、帶寬、截止深度、基底材質、表面鍍膜等）需根據傳感器芯片特性及最終應用環境進行精細設計與選擇。
