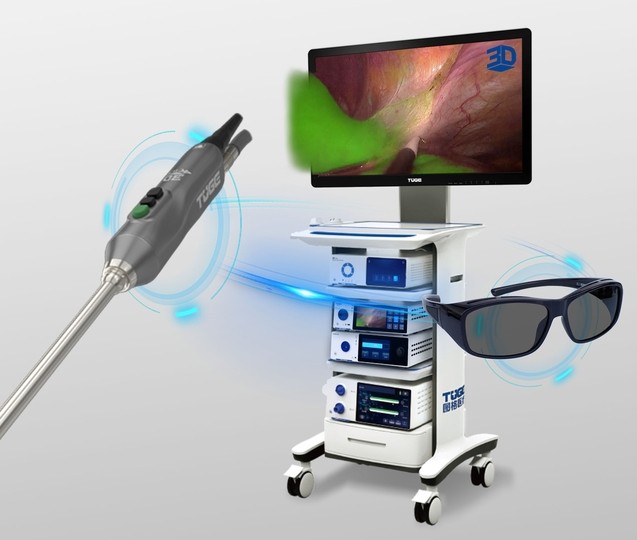

胸腹腔內窺鏡是一種重要的微創醫療器械，用于診斷和治療胸腔和腹腔疾病。它通過微小的切口將帶有攝像頭的導管插入體內，醫生可以通過連接到導管的顯示器觀察體內器官和組織的情況。為了提高診斷的準確性和手術的精確性，內窺鏡系統通常配備各種濾光片，以增強特定波長的光，從而突出顯示某些組織或結構。

（圖源網絡，侵刪）

一、腹腔熒光內窺鏡介紹

在腹腔內窺鏡的使用中，熒光內窺鏡為更多的醫生提供了對于疾病診斷的新方案，在某些微小病變或者隱匿病變區，對于疾病組織的尋找往往是一個棘手的問題，隨著熒光內窺鏡的誕生，使得病變組織在熒光成像下無所遁形。

二、熒光內窺鏡工作原理

在腹腔鏡下，通過在體內注射或局部噴灑一種特殊的熒光物質（造影劑），使得病變組織吸收這些熒光物質，通過熒光物質的展示，搭配熒光內窺鏡的光學濾光片濾除背景光，僅保留熒光信號，使得病變區域在黑暗中“發光”，讓病變區域無所遁形，醫生能夠直達病變區域進行有效根除。

三、具體使用的濾光片類型

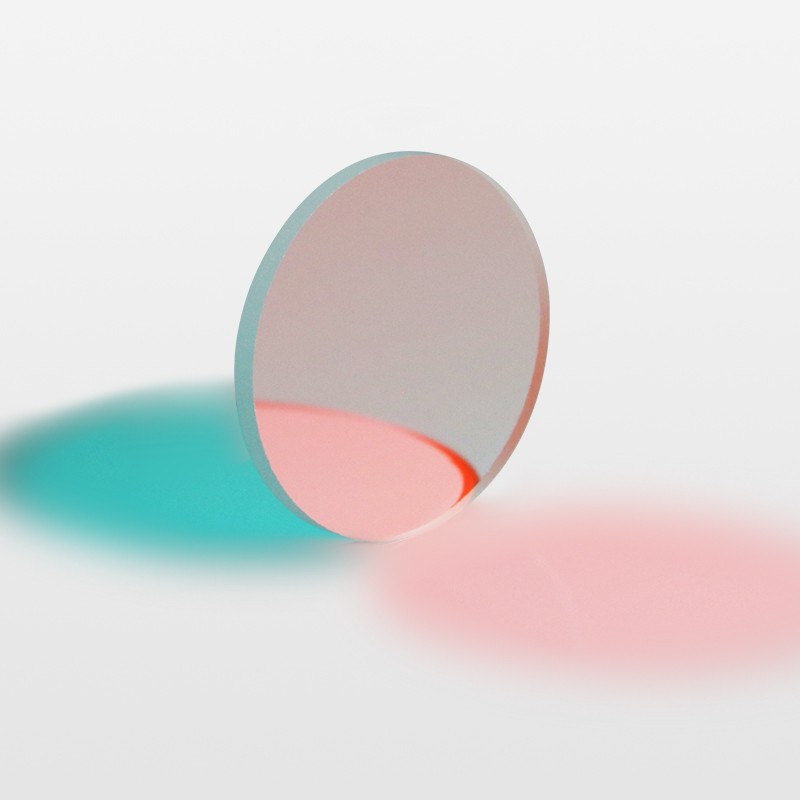

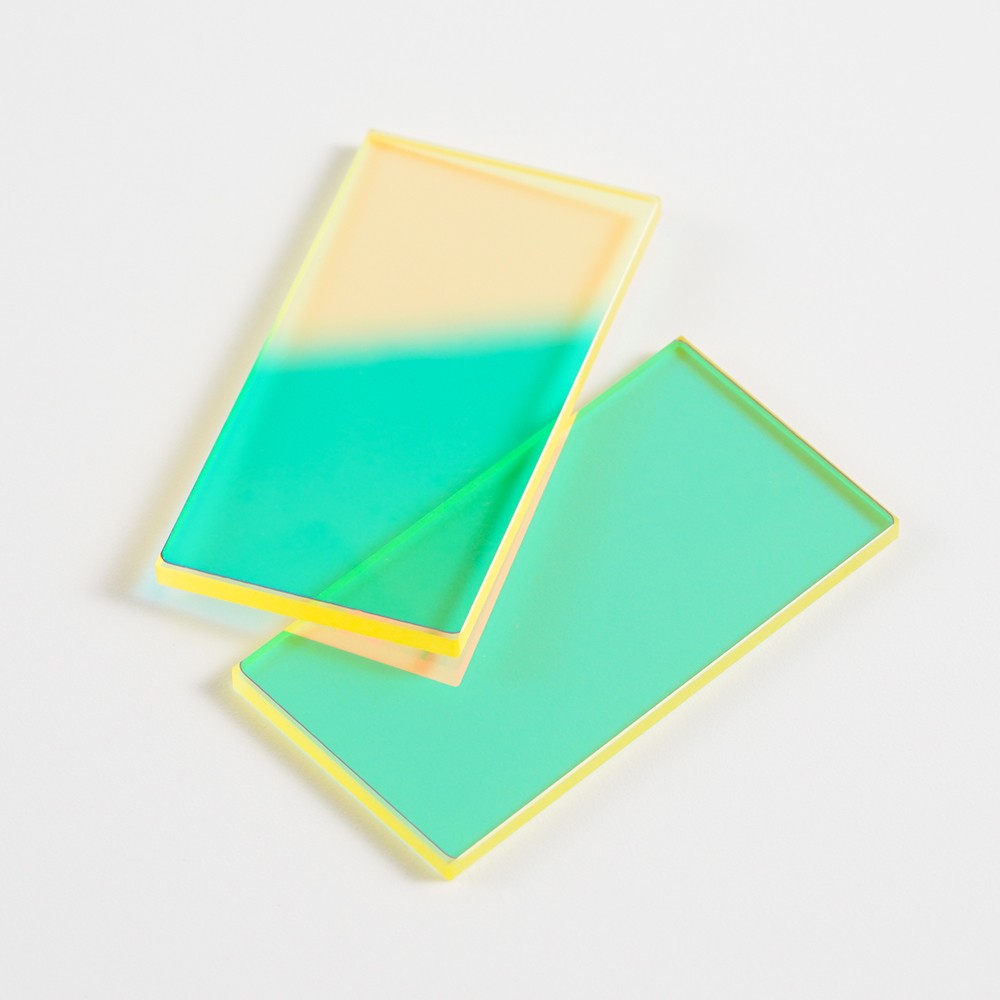

胸腹腔內窺鏡中使用的濾光片類型主要包括：

帶通濾光片： 允許特定波長范圍的光通過，阻擋其他波長的光。例如，用于熒光成像的濾光片，可以選擇性地激發和檢測熒光物質發出的光。

截止濾光片： 阻擋特定波長范圍的光通過，允許其他波長的光通過。例如，用于阻擋激發光以檢測較弱的熒光信號。

二向色鏡： 將光分成兩個不同的波長范圍，分別反射和透射。例如，用于熒光顯微鏡中分離激發光和發射光。

中性密度濾光片： 均勻地減少所有波長的光的透射率，用于調節圖像的亮度。

四、具體應用波段以及各項參數范圍

胸腹腔內窺鏡濾光片應用的波段取決于具體的應用，一些常見的應用和相應的波段包括：

自然光觀察： 使用可見光波段（約 400-700nm），提供自然的組織顏色和對比度。

熒光成像： 使用特定波長的光激發熒光物質，然后檢測其發射的特定波長的光。常用的熒光染料和相應的激發和發射波長包括：

吲哚菁綠（ICG）：激發波長 780nm，發射波長 820nm。用于肝臟功能評估、腫瘤血管成像等。

熒光素：激發波長 490nm，發射波長 520nm。用于淋巴結成像等。

窄帶成像： 使用非常窄的波長范圍的光，以增強特定組織或結構的對比度。例如，可以使用窄帶成像來增強血管的可見性。

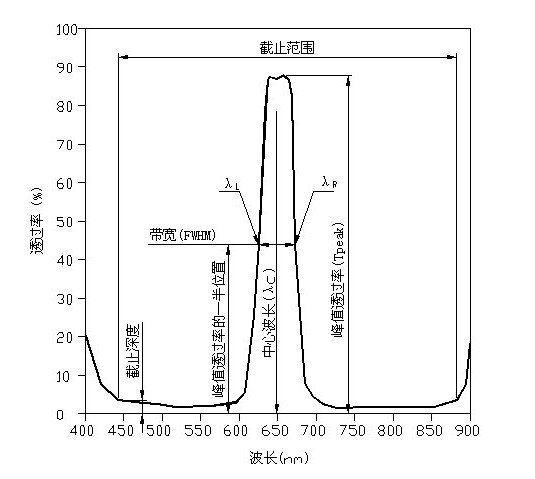

五、濾光片的關鍵參數

中心波長： 濾光片透射率最高的波長。

帶寬： 濾光片透射率高于一定值的波長范圍（通常是峰值透射率的 50%）。

峰值透射率： 濾光片在中心波長的最大透射率。

截止深度： 濾光片在阻擋波長范圍內的透射率。

這些參數的具體范圍取決于具體的應用，例如，用于熒光成像的濾光片通常需要具有較高的峰值透射率和較窄的帶寬，以提高信噪比。

六、濾光片的參數對實際應用效果有重要影響

中心波長和帶寬： 決定了哪些波長的光可以通過或被阻擋，從而影響了圖像的顏色、對比度和信噪比。

峰值透射率： 決定了通過濾光片的光的強度，影響了圖像的亮度。

截止深度： 決定了濾光片阻擋不需要的波長的光的程度，影響了圖像的背景噪聲。

七、對于醫療內窺鏡系統起到的作用

濾光片在醫療內窺鏡系統中起著至關重要的作用：

提高診斷的準確性： 通過增強特定組織或結構的對比度，幫助醫生更準確地識別病變。

提高手術的精確性： 通過提供更清晰的圖像，幫助醫生更精確地進行手術操作。

擴展內窺鏡的應用范圍： 通過使用不同的濾光片，可以實現不同的成像模式，例如熒光成像、窄帶成像等，從而擴展內窺鏡的應用范圍。

（圖源網絡，侵刪）

八、參數必須滿足的條件才能投入到實際的應用中

為了確保濾光片能夠有效地用于醫療內窺鏡系統，其參數必須滿足以下條件：

高精度： 中心波長、帶寬、峰值透射率和截止深度等參數必須精確控制，以確保濾光片的性能符合要求。

高可靠性： 濾光片必須具有良好的光學穩定性和環境穩定性，以確保其在長期使用過程中性能穩定。

生物相容性： 用于體內成像的濾光片必須具有良好的生物相容性，以避免對患者造成不良影響。

此外，濾光片的設計還需要考慮到內窺鏡系統的其他光學元件，例如鏡頭、光源和圖像傳感器，以實現最佳的成像效果。
