帶通濾光片，是一種用于選擇某個寬窄范圍光譜通帶的光學元件，而該通帶外的其他波長被截止或反射，其特點在于通過自身獨特膜層結構，將不同波長的光線在多層膜之間發生相長干涉，利用多層薄膜結構實現特定波長的光的高透過率，而其他波長的光則被反射或吸收，通過精確控制薄膜的厚度和折射率，濾光片能夠?qū)崿F(xiàn)極高的光譜選擇性和透過率，這種濾光片在光學測量、光譜分析等領域有廣泛應用。

帶通濾光片的工作原理

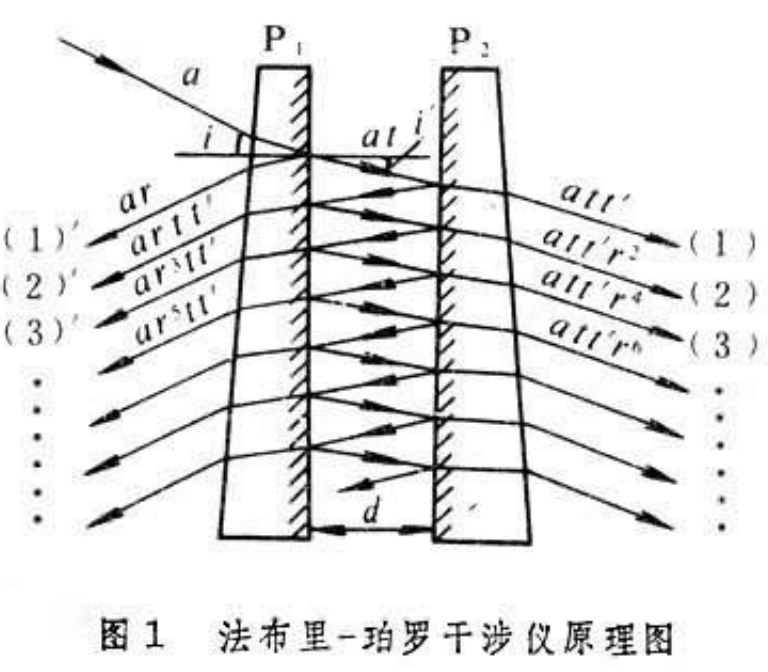

帶通濾光片只允許某一特定范圍波段的光通過，其光譜特性曲線在透射帶兩側鄰接截止帶，它主要基于法布里-珀羅腔的相長干涉條件。當光線穿過濾光片時，不同波長的光線在多層膜之間發生干涉，形成衍射效應。通過調整薄膜層或介質層的厚度和折射率，可以使特定波長的光線在濾光片內部發生干涉并增強，從而透過濾光片；而其他波長的光線則會受到干涉效應的破壞，被濾光片吸收或反射。

實現通帶選擇性透過的機制

干涉效應：光線在多層膜之間反復反射和透射，形成干涉。特定波長的光線在干涉過程中會得到加強，從而透過濾光片。

相位差控制：通過調整膜層的厚度和折射率，可以引入適當?shù)南辔徊睿沟锰囟úㄩL的光線在干涉效應中相位匹配，從而增強透射。

截止帶設計：為了確保只有特定波段的光通過，濾光片在透射帶兩側設計了截止帶。這些截止帶通過相消干涉阻止非目標波長的光線透射。

膜層的加工要求

為了實現帶通濾光片的效果，對膜層的加工有以下要求：

材料選擇：膜層材料需要具有良好的光學性能、化學穩定性和機械強度。不同材料之間的特性匹配也是至關重要的，以確保濾光片整體性能的穩定性和可靠性。

加工精度：濾光片的制作過程中對加工精度有極高的要求。任何微小的誤差都可能導致濾光片性能的下降。因此，需要對基材進行精細的清洗、鍍膜和刻蝕等工藝步驟。

多層膜系設計：帶通濾光片通常包含多個膜層，這些膜層需要按照一定的順序和厚度進行蒸鍍。膜層之間的相互作用和相互影響使得設計過程變得非常復雜。同時，為了確保濾光片在不同溫度和濕度條件下的穩定性，還需要對膜系進行優化設計。

鍍膜技術：鍍膜技術是多帶通濾光片制作中的關鍵環節。需要采用先進的鍍膜技術來確保膜層的均勻性、致密性和附著力。

實現帶通效果的膜層條件

為了實現帶通效果，膜層需要滿足以下條件：

厚度精確：膜層的厚度必須精確控制，以確保引入正確的相位差和干涉效應。

折射率匹配：膜層的折射率需要與相鄰層相匹配，以實現特定的干涉效果。

多層結構：通常需要多個膜層疊加，以形成復雜的干涉和衍射效應，從而實現精確的帶通效果。

穩定性：膜層需要在不同溫度和濕度條件下保持穩定，以確保濾光片性能的長期可靠性。

總的來說，帶通濾光片正因?yàn)槠洫?dú)特的膜系結構，才讓它能夠在當前的光學應用大放異彩，根據通帶的大小，分為窄帶通和寬帶通，窄帶通通帶一般為中心波長的百分之5以下，可用于檢測、提純、分析等光學儀器應用，而寬帶通由于覆蓋的波長范圍寬更多用于分析或光學治療等儀器應用。
