我們都知道，濾光片是一般由基片鍍膜而成，也有一些通過摻雜一些吸光物質獲得具有一定光譜特性，作為擁有篩選特定波段范圍的光學元件，常常應用于多種光學儀器及激光儀器中，其中濾光片的分類方式眾多，包括以波長范圍劃分、以光譜特性劃分、以制作工藝劃分，下面我們將從濾光片的各方面類型為大家探討濾光片類型與分類！聲明：本篇文章只討論分類，并不分析參數！

（BP365窄帶通濾光片）

濾光片分類

分布范圍

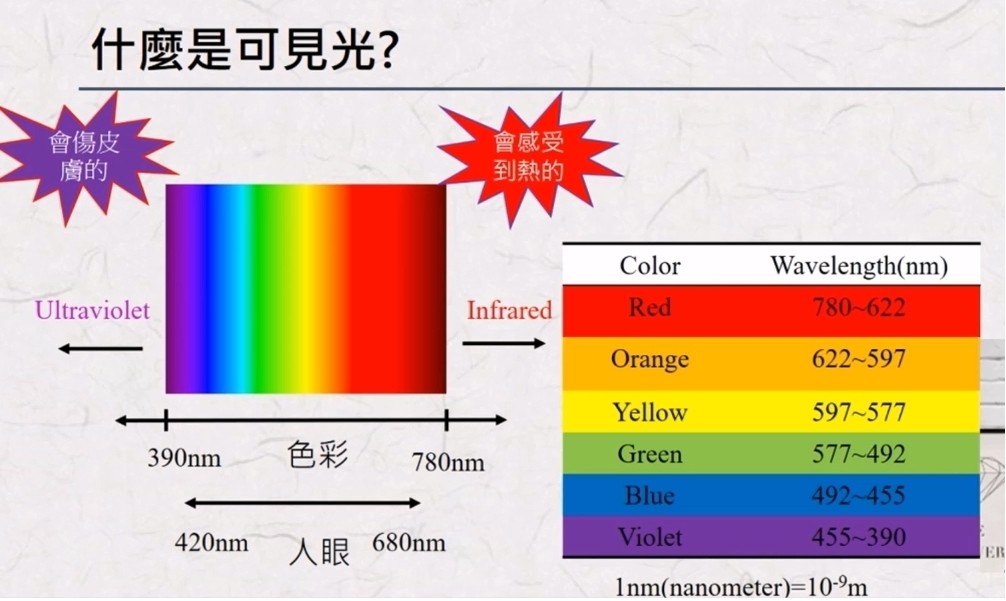

以波長分布范圍進行劃分，常見的光分為紫外光、可見光與紅外光，比如用于處理篩選紫外光的叫紫外濾光片，用于處理篩選可見光的叫可見光濾光片，用于處理篩選紅外光的叫紅外濾光片，這個大家都明白，其中以可見光濾光片認識較為廣泛，由于可見光波段都是具有一定范圍的波段顏色，因此用于可見光篩選色光的濾光片普遍用于濾色、分析、攝像等，用于篩選出特定顏色的光，其中最為常見的便是濾色片。

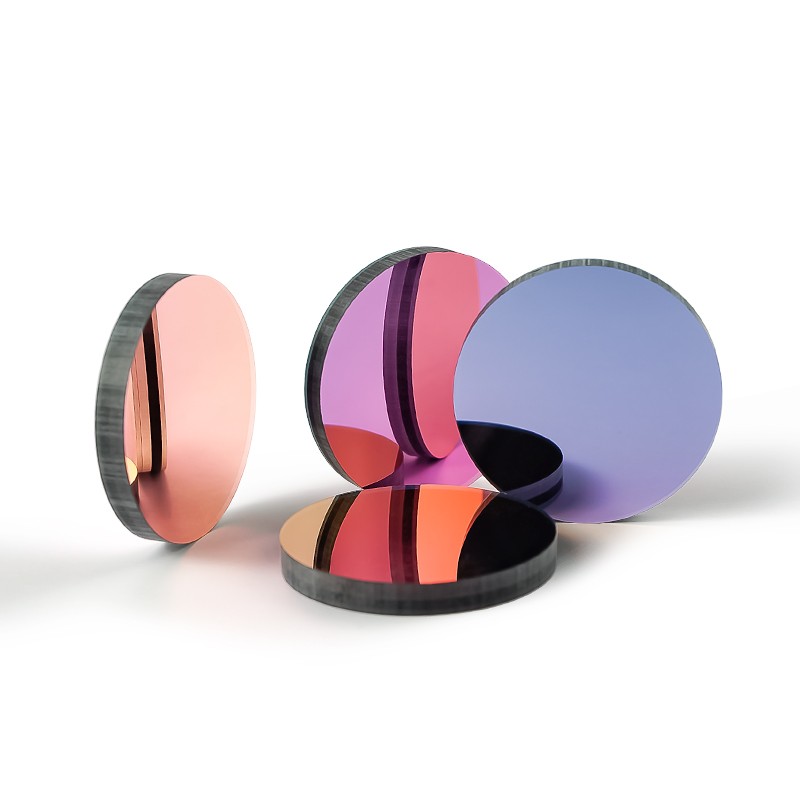

（近紅外BP870窄帶濾光片-可用于環境監測）

光譜特性

以光譜特性來區分，分長波/短波通濾光片，也可以簡單稱為截止濾光片，長波通過也就是短波截止，短波通過也就是長波截止；長短波的濾光片通常用于控制某個范圍以上或以下的光線，在日常生活中我們較為常見的便是紅外截止濾光片（這不是紅外濾光片，只能算可見光范疇，因為它只處理可見光，不處理紅外光），常用于監控，白天減少紅外光對CCD或CMOS的色彩干擾。

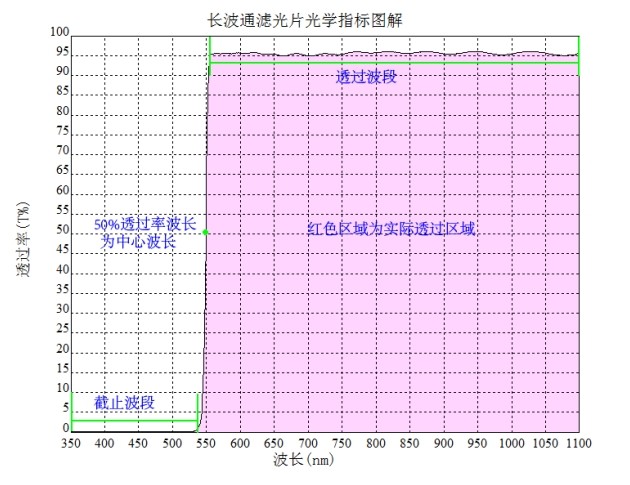

（長波濾光片光譜圖）

與長波/短波通濾光片不同特性的是，用于篩選某個小區域范圍的濾光片，這類濾光片具有在一定通帶范圍內具有較高的透過率，這類濾光片具有一定的光波段篩選性，我們一般稱這類具有特定通帶范圍的濾光片為帶通濾光片，帶通濾光片根據其通帶的范圍大小，我們劃分出寬帶通濾光片與窄帶通濾光片，我們一般稱為窄帶濾光片與帶通濾光片（由于寬帶濾光片使用較為廣泛）。

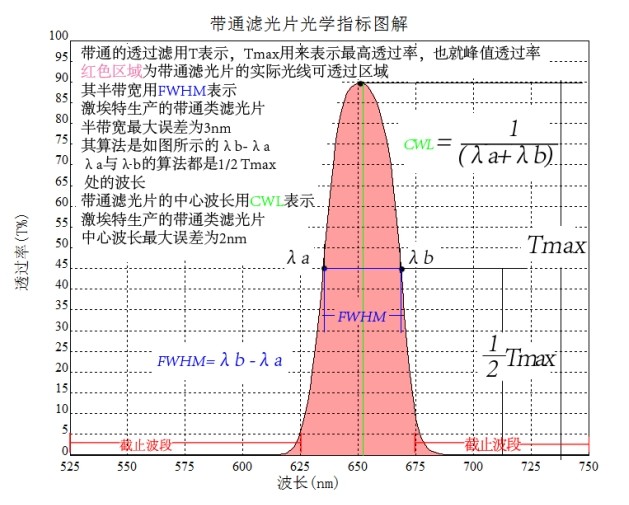

（帶通濾光片光譜圖--像不像一個中指）

帶通濾光片，常常用于各種分析、檢測、提純、識別、掃描等應用中，基本生活中覆蓋這些作用的光學應用都會涵蓋其中，比如人臉識別、指紋打卡、二維碼掃描、條形碼識別等應用都會應用到。當然僅僅一個通帶的帶通顯然不符合技術的發展，隨著對多通帶（多帶通）的需求，逐漸演變出多個通帶需求的濾光片，從一個、兩個、三個及更多，不斷對濾光片的制作難度提出新的挑戰。

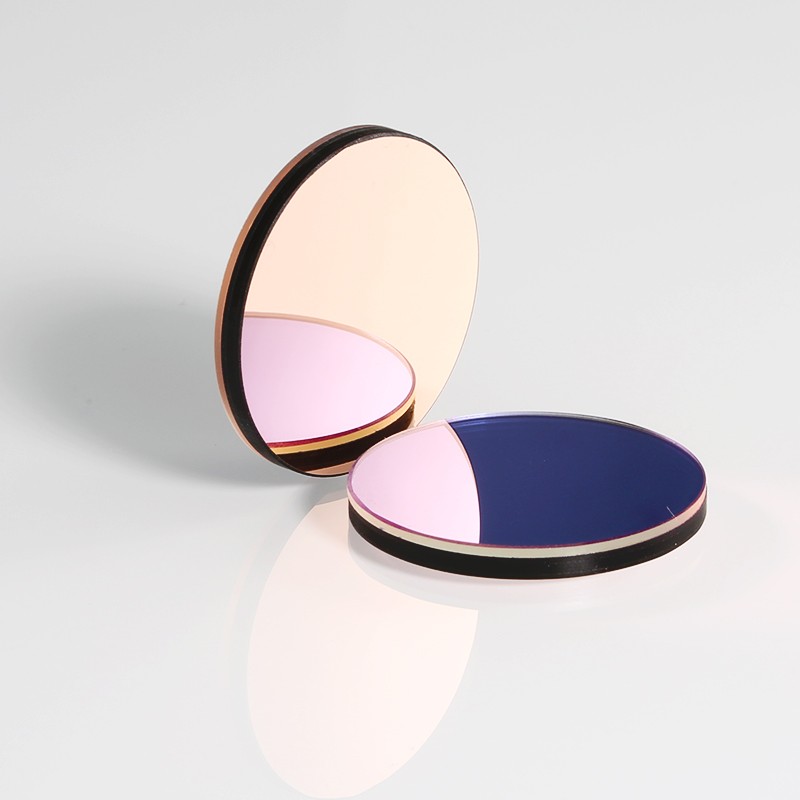

（55分光片，即半透半反）

從功能特性分類

濾光片不僅可用于濾光，同樣可以用于篩選、分光、吸收、偏振等作用，濾除不必要的光線，保留所需的光線，因此開發出更多用于不同環境應用下的濾光片，如分光片、偏振片、中性密度濾光片、陷波濾光片、濾色片等多種具有一定功能性的濾光片。

分光片，簡單來說就是通過不同的膜層結構的光在通過后被分割成兩束或多束光，其中一部分光被反射回去，另外一部分則保留下來，分光片一般以多層介電膜真空蒸鍍而成，是一種光學窗片，其表面鍍有半透明的鏡狀膜，分光片有著明顯的中性顏色特性，一般我們常說的半透半反也就是一半反射一半透過，常用于某個篩分后的光線分解透過率（減弱光的輸出占比）。

（偏振片）

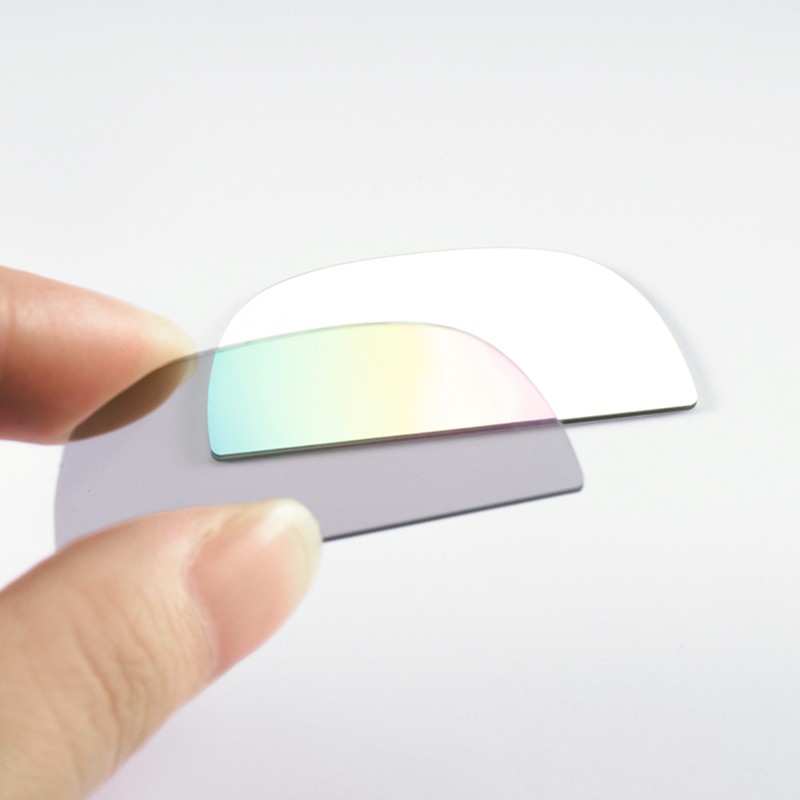

（這對比夠明顯吧）

偏振片，也叫偏光片，偏振鏡，其特點便是利用材料（如石英、冰晶石等自然材料及聚合物、金屬網格等人工制造的雙折射材料）的雙折射性質，將入射光線分裂為兩束相互垂直的偏振光線，并選擇性地允許特定方向的偏振光通過，而阻止其他方向的偏振光。這種選擇性的透射和遮蔽功能，使得偏振片在光學控制和調節中具有重要作用，最常見的某過于相機鏡頭、望遠鏡等光學設備，用于過濾反射光線和散射光，增加成像反差。其次還有一些防眩光的太陽鏡上，當然，偏振鏡分為線偏振鏡(PL鏡)和圓偏振鏡(CPL鏡，環形偏振鏡)。相關分類內容：偏振鏡的分類

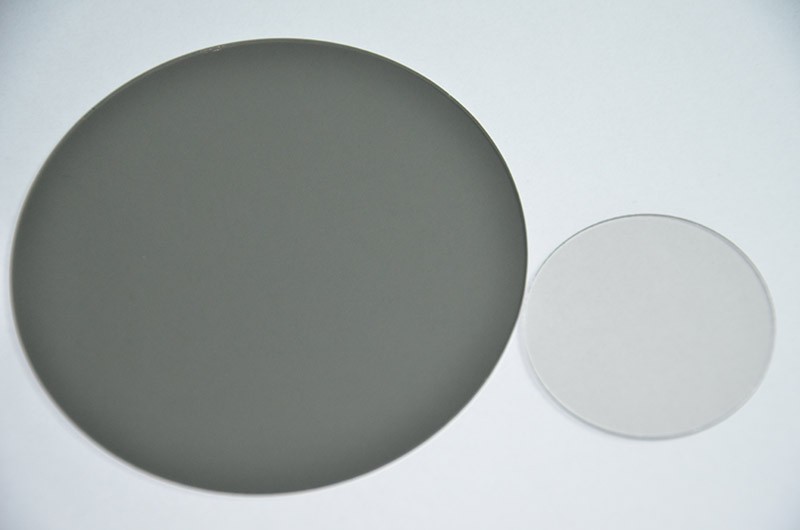

（中性密度濾光片）

（圖源網絡，侵刪）

中性密度濾光片，也叫ND減光片或衰減片，攝影叫ND濾鏡，主要就是用于減弱入射光的強度，簡單點說就是減少透過率，它利用物質對光的吸收特性，制成片狀，放在光路上，對各波長等效減弱入射光強度，根據不同的需求可做成各種衰減強度，常用dB表示，公式中符號為D，它與透過率T的公式為：D = -10 * log10(T)，即透過率T=0.001即0.1%時，D=30dB，根據實際不同的應用特性可制成各種漸變需求，比如常說的GND漸變鏡，或一些圓形漸變、階梯漸變、徑向漸變、條形漸變等。

相關內容：光強衰減：濾光片的dB值

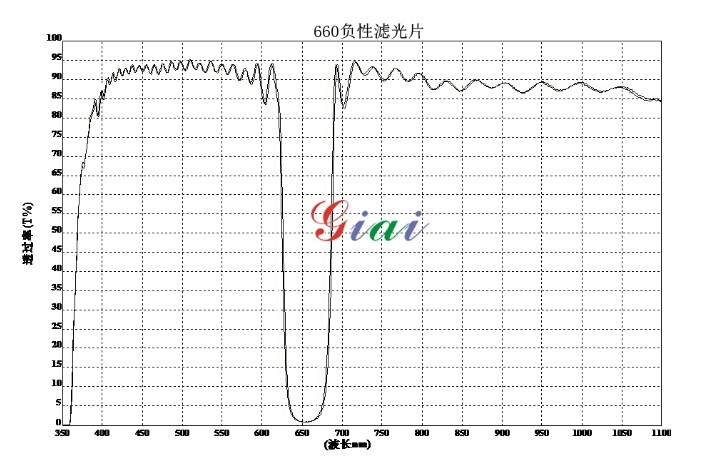

(波陷濾光片特征)

陷波濾光片，也叫帶阻濾光片、負性濾光片，其特性與帶通濾光片相反，帶通濾光片是只允許某個通帶波段范圍透過截止該范圍外的其他波段，而陷波是只針對特定范圍波段衰減到很低水平（這個很低并不是完全截止），常見于各種激光防護護目鏡以及光譜分析應用。

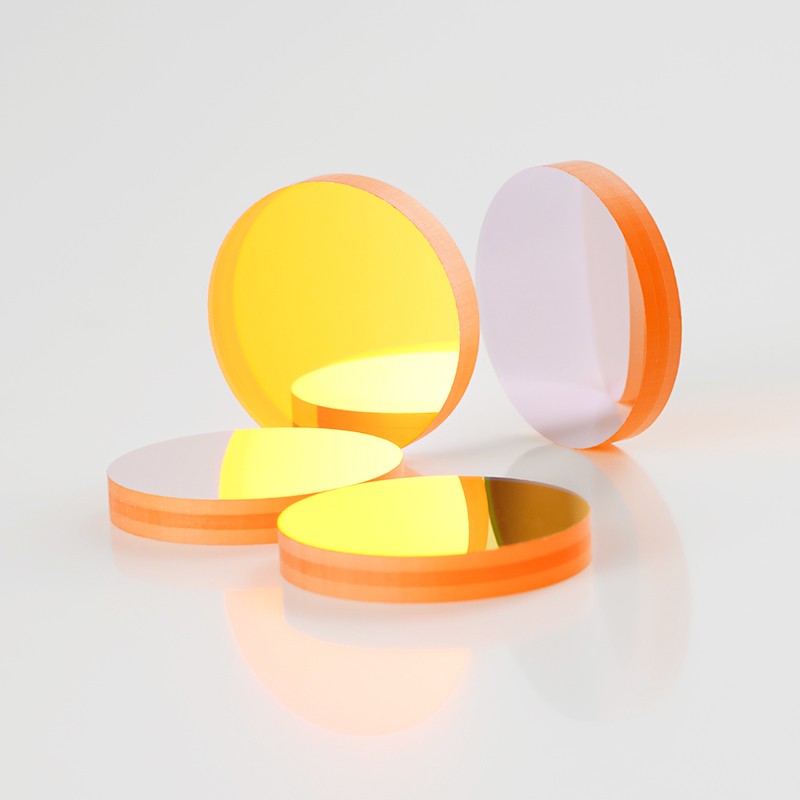

（可見光590nm帶通濾光片-濾色片）

濾色片，字如其名，即濾出固定顏色光的濾光片，這類濾光片覆蓋多種可見光濾光片，如短波可見光波段，帶通可見光波段等，它們能夠提煉出某個顏色波段的光，使得整個成像顯示出特定色調的顏色，我們經常看到的攝影濾鏡所說的黃花用黃色片顯得花顏色越鮮艷，上面的黃色帶通濾光片就是濾色片，當然這種濾除雜光保留固定色光的濾光片在我們?nèi)粘：艹Ｒ?，比如舞臺燈光、液晶顯示屏。

其次根據濾光片根據鍍膜材料還分為軟鍍膜與硬鍍膜。

軟膜濾光片是一種由多層薄膜組成的光學元件，通常，這些薄膜可能由硫化鋅、冷凍劑、甚至是銀等材料制成。這些膜層具有相對較低的硬度，且通過精確控制膜層的材料、厚度和結構，可以實現對光波傳輸特性的精確調控。當光線通過軟膜濾光片時，不同波長的光波會在膜層中發生干涉、衍射等效應，從而導致特定波長的光波被反射、吸收或透射。

硬膜濾光片是一種具有特殊膜層的光學元件，膜層具有較高的硬度和激光損傷閾值。這種高硬度使得硬膜濾光片能夠承受高強度的激光照射而不易受到損害，因此它廣泛應用于激光系統應用中。硬膜濾光片的膜層通常由多層特殊材料組成，這些材料經過精密設計和制備，以實現對特定波長激光的精確調控。當激光通過硬膜濾光片時，膜層會對激光進行吸收、反射、透射或散射等操作，從而實現對激光光譜的調控。

關于本次濾光片的分類就分享就到這里，感謝你們一直以來的支持！更多內容關注我們的新聞頻道！
